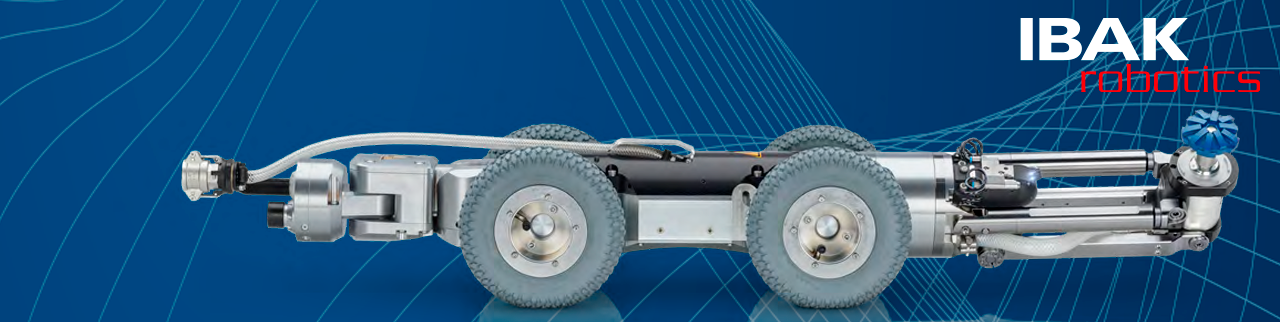

Robot de Fresado Neumático IBAK MicroGator AIR

El MicroGator Air es un robot de fresado neumático, que trabaja en el rango de diámetro desde DN200 (reforrado) hasta DN800, que está completamente integrado en el concepto IBAK MainLite. Este concepto ofrece un sistema modular y flexible que también puede operar los tractores con cámara IBAK T66 y T76 con las opciones de cámara.

Contacto

Robot de Fresado Neumático IBAK MicroGator AIR (DN200/DN800)

MicroGator Air: modular y flexible

El MicroGator Air es un sistema de fresado neumático, que trabaja en el rango de diámetro desde DN200 (reforrado) hasta DN800, que está completamente integrado en el concepto IBAK MainLite. Este concepto ofrece un sistema modular y flexible que también puede operar los tractores con cámara IBAK T66 y T76 con las opciones de cámara relacionadas. Con MicroGator GT Lite se pueden realizar tareas de rehabilitación (por ejemplo, reparación de conexiones laterales con mortero) o eliminar depósitos difíciles, penetración extensa de raíces o bloqueos de hormigón utilizando una boquilla de ultra alta presión (UHP) acoplable.

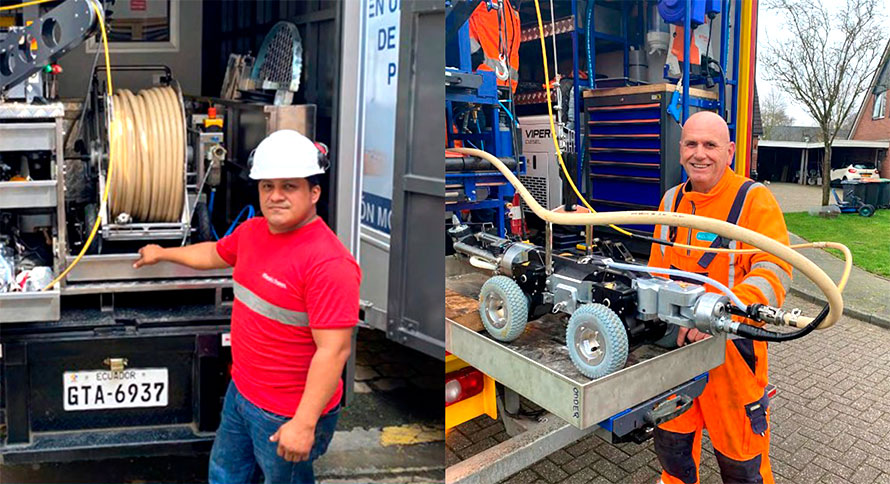

Instalación en vehículo

MicroGator Air es una solución eficiente para contratistas de servicios que desean combinar las ventajas de una unidad de sistema de rehabilitación compacta con las de un sistema de inspección completo. Los cabrestantes MainLite están disponibles como unidades móviles (MainLite fit) o para instalación en un vehículo (MainLite solid). Con todos ellos se pueden operar los tractores IBAK T66 y T76 y el MicroGator Air y se pueden alcanzar distancias de hasta 300 metros en tuberías.

Sistema móvil

Para las aplicaciones móviles, la unidad de control BP100 se utiliza en combinación con el cabrestante de cable KW206/306. Esto permite una operación fácil de manejar en el campo, lo que brinda un alto grado de flexibilidad para muchas aplicaciones de corte diferentes.

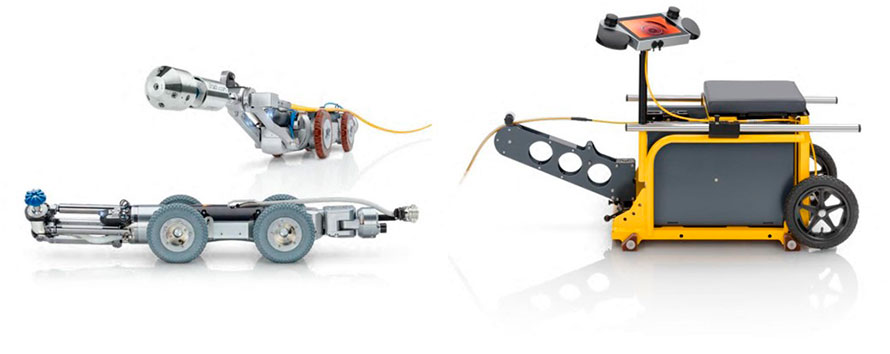

Robot fresador y cabrestante móvil KW206/306 IBAK

Especificaciones técnicas y componentes:

Área de aplicación
Desde...	200 mm
Resolución
Resolución SD	Se genera un vídeo digital (MPEG 4 AVC/H.264).
Inspecciones
Medición de la inclinación	Ayuda a localizar posibles dobleces y ayuda en el cálculo hidráulico de la red de alcantarillado.
Determinación del diámetro	Se utiliza para determinar el diámetro y corregir o completar datos. Útil para detectar cambios en la sección transversal.
Inspección de la tubería	Sirve para corregir o completar datos de la red de alcantarillado y, por tanto, es útil para una mejor planificación de la construcción y rehabilitación.
Análisis de perfiles de tuberías/medición de deformaciones.	Sirve para corregir o completar datos de la red de alcantarillado y, por tanto, es útil para una mejor planificación de la construcción y rehabilitación.
Análisis de daños	Sirve para determinar y medir daños en la pared de la tubería y en objetos que sobresalen según normas y reglamentos estandarizados.
Medición de temperatura	Ayuda con la mitigación de riesgos en vertederos o el diseño de ingeniería.
Características de confort y eficiencia.
Enfoque flexible	El enfoque de la cámara se puede ajustar de forma flexible a zonas situadas a diferentes distancias.
Potente motor neumático	Gracias al suministro de aire comprimido optimizado se consigue un alto rendimiento de corte.
De largo alcance	Una muy buena tracción combinada con un cable de alimentación ligero permite recorrer hasta 300 m sin esfuerzo.
Visión clara	Un flujo de aire mantiene despejada la óptica de la cámara de observación
Cabezal de corte intercambiable	Intercambio más rápido y sencillo de cabezales de corte para adaptarse a diversas aplicaciones y materiales.
Monitoreo de presión	Garantiza la seguridad operativa y el control de funciones.
Control de estabilidad	Los sensores en el robot y en la cámara proporcionan estabilidad.
Diversidad funcional	Otras tareas de rehabilitación e inspección se pueden realizar con los accesorios adecuados.
Protección contra el ruido	Los compresores necesarios para el funcionamiento cumplen con los requisitos de seguridad y salud laboral y permiten una comunicación y productividad óptimas durante el funcionamiento sin protección acústica adicional.
Ergonomía	Los sistemas IBAK están diseñados para uso permanente y profesional y cumplen o superan las respectivas especificaciones y directrices de ergonomía.
Estructura modular	Además, todos los componentes de un sistema se pueden configurar posteriormente para la aplicación correspondiente.
Energía	Tiene su propio suministro de energía y es independiente de una fuente de energía externa. Uso de la última tecnología en baterías incl. Sistema integrado de gestión de batería.
Robot de corte
Rango de aplicación	DN 200 y superiores
Rango máximo de trabajo	Hasta 300 metros
Accionamiento del motor de corte	Neumático
Monitoreo de presión	Sí
Velocidad	Variable
Cámara de observación	Sí
Cámara frontal	No
Cámara trasera	Sí
Limpieza de lentes de cámara	Sí
Inspección	Sí
Corte por chorro de agua a ultra alta presión	No
Sombreros de copa	Sí
Conjunto de mangas	Sí
Lechada	Sí
Cámara robot de corte CortadorCAM
Uso previsto	Observar el área de corte
Full HD	Sí
Limpieza de lentes	Sí
Zoom	No
Sensor de posición	Sí
Enfoque flexible	Sí
Cámara de observación trasera
Uso previsto	Vista libre del tubo hacia atrás
Full HD	No
Limpieza de lentes	No
Zoom	No
Sensor de posición	No
Enfoque flexible	No
Cámara panorámica NANO/NANO L
Clasificación	Cámara de cabeza panorámica
Rango de inspección	DN 80 y superiores
Operación de empuje	Sí
Operación del tractor	Sí
Capacidad de giro	Sí
Full HD	No
Control de imagen vertical	Sí
(ROTAX)	No
(E-Flip)	No
Medición del tramo de tubería 3D-GeoSense	Sí
Zoom óptico	No
Zoom digital	No
Iluminación de inspección	No
Protección contra explosiones	Sí
Cámara panorámica ORION 3 SD / ORION 3 L SD
Clasificación	Cámara de cabeza panorámica
Rango de inspección	DN 100 y superiores
Operación de empuje	Sí
Operación del tractor	Sí
Capacidad de giro	Sí
Full HD	No
Control de imagen vertical	Sí
(ROTAX)	No
(E-Flip)	Sí
Medición del tramo de tubería 3D-GeoSense	Sí
Zoom óptico	No
Zoom digital	x16
Iluminación de inspección	No
Protección contra explosiones	Sí
Cámara panorámica ORFEO 3.1 SD
Clasificación	Cámara de cabeza panorámica
Rango de inspección	DN 150 y superiores
Operación de empuje	No
Operación del tractor	Sí
Capacidad de giro	No
Full HD	No
Control de imagen vertical	Sí
(ROTAX)	No
(E-Flip)	Sí
Medición del tramo de tubería 3D-GeoSense	Sí
Zoom óptico	x10
Zoom digital	x16
Iluminación de inspección	Sí
Protección contra explosiones	Sí
Tractor de cámara T 66
Rango de aplicación	DN 100 y superiores
Función de dirección	Sí
Control de crucero	Sí
Sistema de cambio rápido de ruedas	Sí
Velocidad	Variable
Monitoreo de presión	Sí
Medición de inclinación	Sí (opcional)
Medición de temperatura	Sí
Protección contra explosiones	Sí
Tractor de cámara T 76
Rango de aplicación	DN 150 y superiores
Función de dirección	Sí
Control de crucero	Sí
Sistema de cambio rápido de ruedas	Sí
Velocidad	Variable
Monitoreo de presión	Sí
Medición de inclinación	Sí (opcional)
Medición de temperatura	Sí
Protección contra explosiones	Sí
