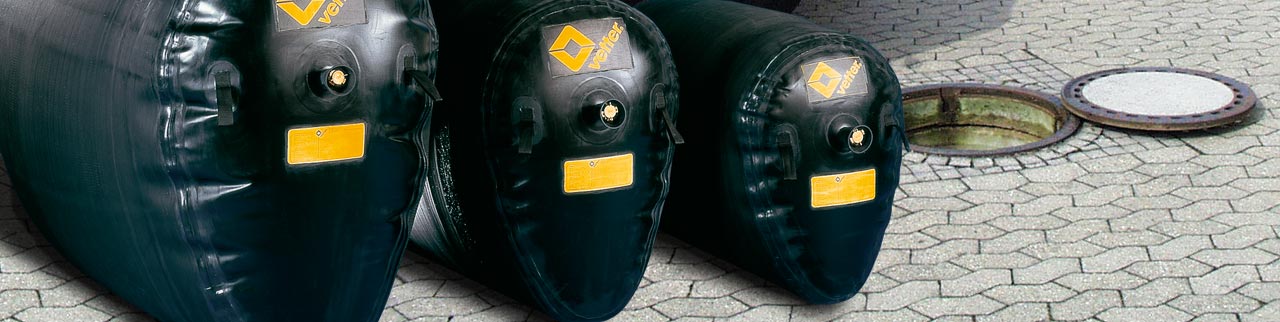

Obturadores de perfil ovalado

Obturadores de perfil ovalado

Los obturadores de perfil ovalado se caracterizan por su recubrimiento de goma, libre de costuras y dilatable, realizado en robusto material de caucho. Debido a su construcción evitamos una extensión longitudinal de los obturadores. Los obturadores con perfil ovalado se fabrican en cinco tamaños y sirven para todas las tuberías ovaladas existentes. A petición se pueden fabricar otros tamaños.

Contacto

Obturadores de perfil ovalado para pruebas de presión y estanqueidad

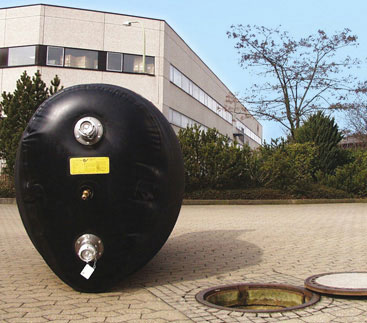

Obturadores ovalados

Obturadores ovalados

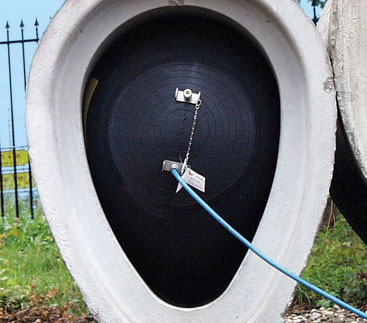

Los obturadores ovalados ofrecen la posibilidad de hermetizar tuberías de distintos tamaños con perfil ovalado. En este tipo de tuberías, una hermetización segura con los obturadores redondos NO ES POSIBLE ya que en el pequeño radio inferior (suela) no se puede alcanzar una estanqueidad del cien por cien.
Los obturadores de perfil ovalado se caracterizan por su recubrimiento de goma, libre de costuras y dilatable, realizado en robusto material de caucho. Debido a su construcción evitamos una extensión longitudinal de los obturadores.
Los obturadores con perfil ovalado se fabrican en cinco tamaños y sirven para todas las tuberías ovaladas existentes. A petición se pueden fabricar otros tamaños.

Ventajas:
– Gran diámetro de llenado facilita un rápido llenado y vaciado
– Completamente flexible
– Fácil introducción en el pozo
– Material muy dúctil, buena adaptación al perfil ovalado
– Recubrimiento de goma patentado, sin costuras y dilatable

Seguridad:
– Tapa y suelo de tejido aramida resistente a roturas
– Resistente a la abrasión
– Con una sobrepresión de funcionamiento de 1,0 bar (14,5 psi) se alcanza una contrapresión de 0,5 bar (7,25 psi)

Los obturadores de perfil ovalado de 1,5 bar (21,75 psi) se caracterizan por su construcción compacta y ofrecen una importante ventaja frente a los de 1,0 bar (14,5 psi), que se pueden hermetizar dos diámetros de tubería con un solo obturador de perfil ovalado debido a la gran dilatación del material del recubrimiento del cojín.
La superficie lisa es garantía para la calidad permanente durante el saneamiento de las tuberías. Este obturador también se fabrica como obturador de comprobación y bypass con manguera interna. A petición del cliente, también aquí se pueden suministrar otros tamaños y longitudes.

Ventajas:
– Cojín plegable
– Gran ductibilidad
– Larga vida
– También suministrable en otros materiales, por ejemplo CR
– Manejable y ligero

Seguridad:
– Contrapresión posible de 0,5 bar (7,25 psi)
– Válvula de seguridad incorporada en el dispositivo de control para evitar un sobrellenado involuntario

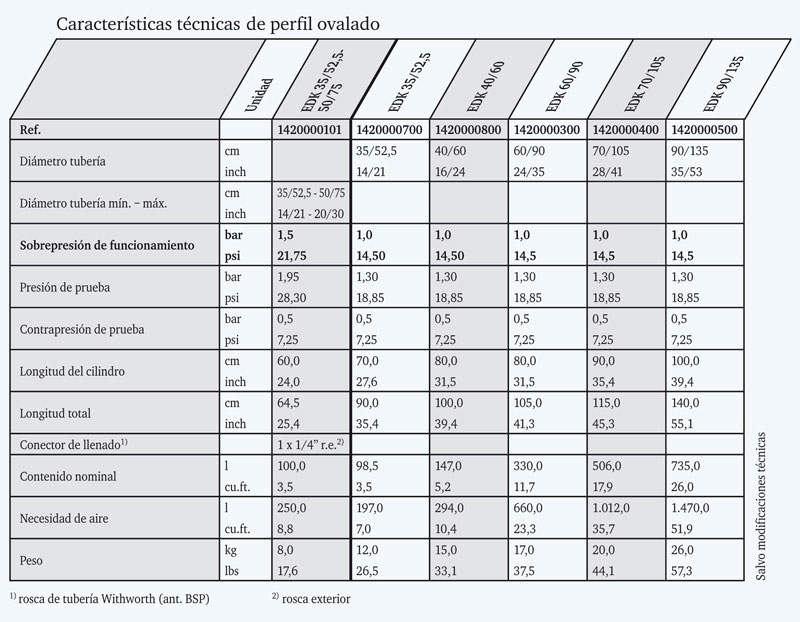

>> Ver tabla características técnicas
Obturadores ovalados bypass

Obturadores ovalados bypass

Los perfiles ovalados no solo se fabrican como obturadores sino también como obturadores de comprobación y bypass. Adicionalmente al conector de llenado los obturadores están provistos opcionalmente con uno o dos conectores C. Junto a la función hermetizadora también son adecuados para entre otras cosas:
– Acumular / Recoger
– La creación de una laguna para la bomba
– Comprobar la estanqueidad de tuberías según EN1610
– Desviar aguas residuales en el caso de tuberías con fugas.

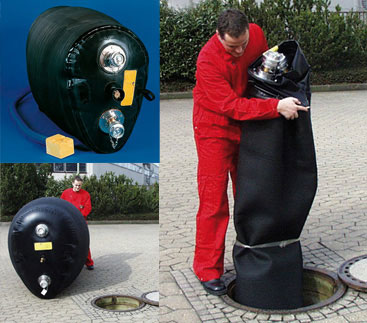

Debido a su flexibilidad los obturadores de perfil ovalado se pueden introducir a través del pozo en la tubería. Los obturadores de comprobación y bypass se suministran en dos modelos:
1.- Modelo de comprobación provistos de acoplamientos fijos, ciegos y manguera flotante de ventilación.
2.- Modelo básico, tiene opcionalmente uno o dos pasos con conector de rosca externa.

Ventajas:
– Diámetro grande de llenado facilita un rápido llenado y vaciado
– Totalmente dúctil
– Fácil introducción en el pozo
– Material muy dúctil, por ello buena adaptación al perfil ovalado
– Recubrimiento de goma patentado, sin costuras y dilatable

Seguridad:
– Tapa y suelo de tejido aramida resistente a roturas
– Resistente a la abrasión
– Mediante sobrepresión de funcionamiento de 1,0 bar (14,5 psi) se alcanza una contrapresión de 0,5 bar (7,25 psi)

Los obturadores de comprobación de perfil ovalado de 1,5 bar (21,75 psi) se pueden cubrir simultáneamente dos dimensiones de tubos a diferencia de los de 1,0 bar (14,5 psi). Además se caracterizan por su construcción compacta y son fáciles de manejar.
Los obturadores de comprobación también se pueden utilizar como obturadores bypass. Otra ventaja más es el ahorro de tiempo ya que a diferencia de los discos de sellado convencionales no es necesario un montaje en el pozo. La superficie lisa es garantía para la calidad permanente durante el saneamiento de las tuberías

Ventajas:
– Cojín plegable
– Gran ductibilidad
– Larga vida
– También suministrable en otros materiales, por ejemplo CR
– Manejable y ligero

Seguridad:
– Contrapresión posible de 0,5 bar (7,25 psi)
– Válvula de seguridad incorporada en el dispositivo de control para evitar un sobrellenado involuntario

>> Ver tabla características técnicas
Accesorios obturadores perfil ovalado

Accesorios obturadores perfil ovalado

Amplia gama de accesorios para la realización de pruebas de estanqueidad: mangueras de llenado, dispositivos de control, controladores de presión, botellas a presión, compresor, mangueras de frenado, bombas manuales y bombas de pedal, adaptadores para aire comprimido, equipos de medición para pruebas de estanqueidad, acoplamientos fijos, acoplamiento ciegos mangueras flotantes de ventilación, mangueras de comprobación y medición, valvulas de cierre, etc.

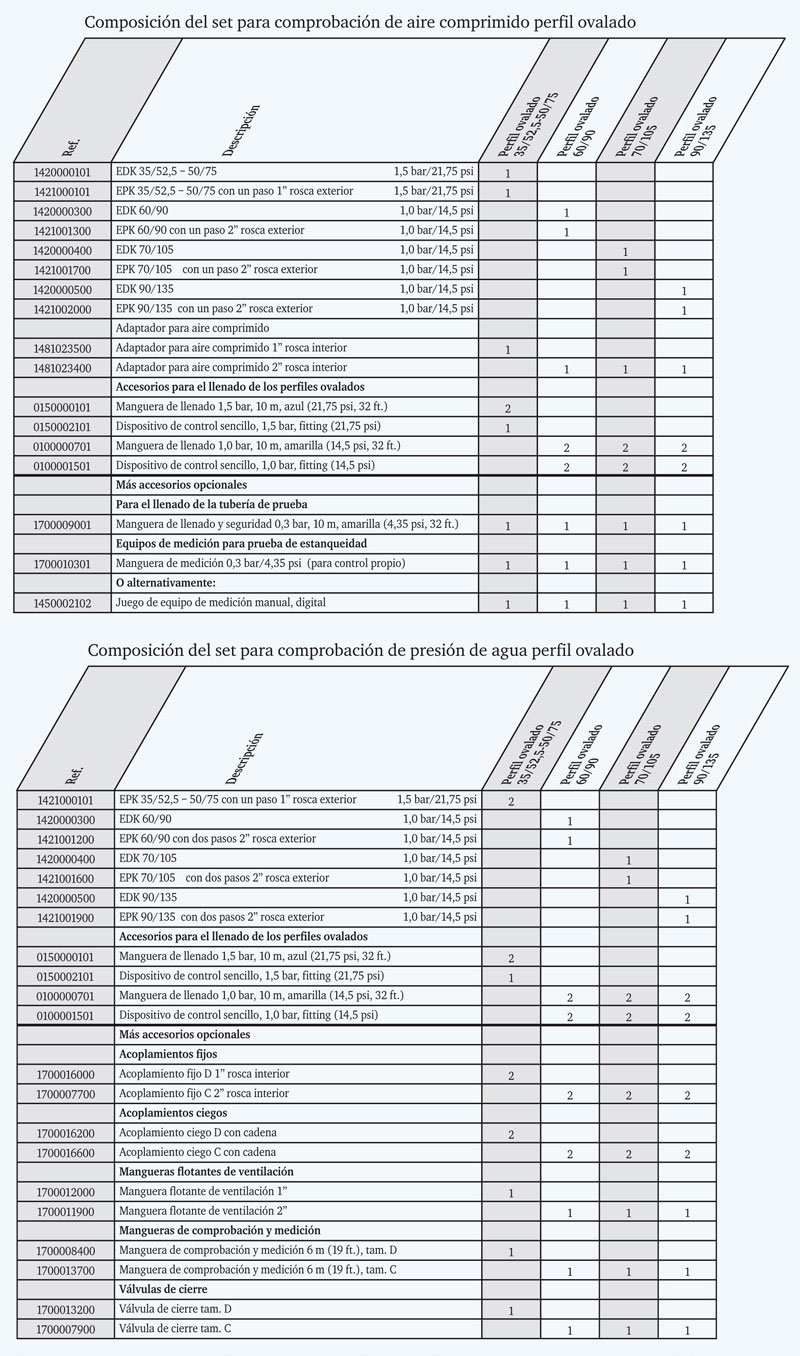

>> Ver tabla de composiciones
