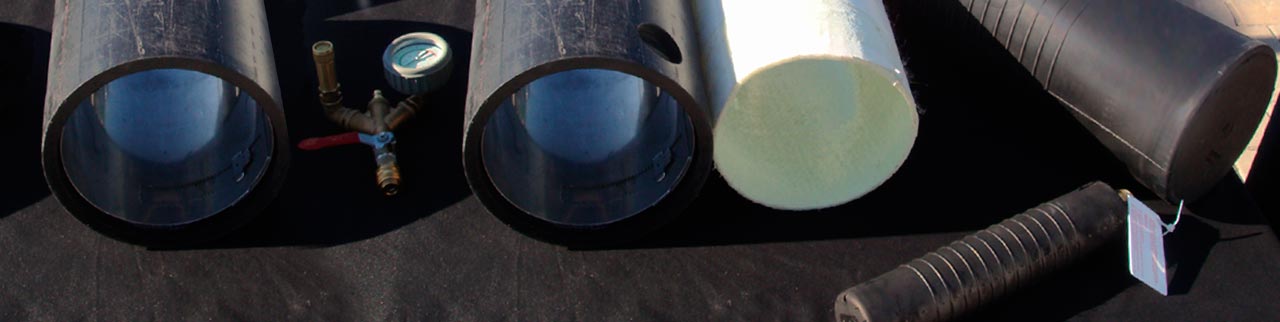

Obturadores de perfil redondo

Obturadores de perfil redondo

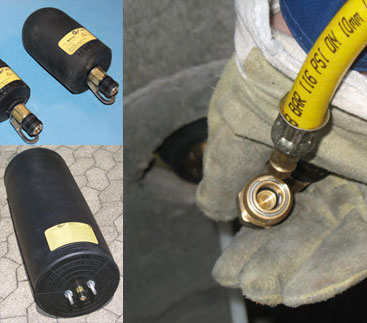

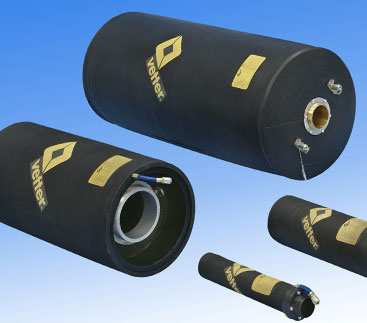

Los obturadores de perfil redondo están provistos de una tapa frontal reforzada y de anillas de tracción. El material CR garantiza una mayor resistencia a los productos químicos. Estos obturadores pueden introducirse fácilmente en las tuberías, todas las piezas metálicas del obturador son de acero inoxidable y la manguera de llenado integrada, garantiza una distancia de seguridad hasta la zona de peligro.

Contacto

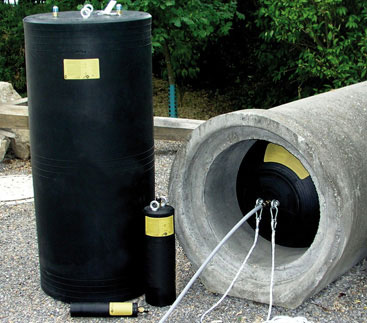

Obturadores de perfil redondo para pruebas de presión y estanqueidad

Obturadores para pequenos diámetros

Obturadores para pequeños diámetros

Obturadores pequeños para tuberías son especialmente adecuados para la hermetización de tuberías de comunidades. Además se utilizan en aquellos lugares, en los que es importante la flexibilidad y la curvatura, por ejemplo en el área de las calefacciones y sanitarios así como en las comprobaciones de separadores de aceite y gasolina según DIN 1999 T 100.

Ventajas:
– Construcción muy corta
– Extremadamente dúctiles – hasta un 100%
– Aplicación flexible
– Poca necesidad de aire
– Utilizable en tramos de tubería muy cortos (antes de curvas)

Seguridad:
– Sobrepresión de funcionamiento de 2,5 bar (36,25 psi)
– Contrapresión de hasta 1,0 bar (14,5 psi)
– Comprobación con 1,3 veces la sobrepresión de funcionamiento

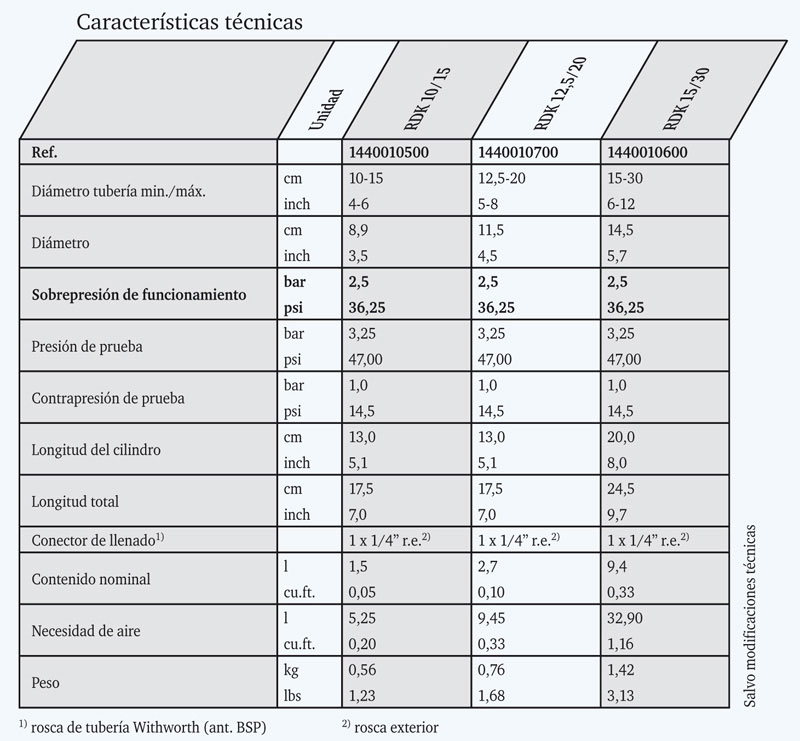

>> Ver tabla características técnicas
Obturadores para tuberías de alta presión

Obturadores para tuberías de alta presión

Los obturadores para tuberías de alta presión de 6,0 bar (87 psi) completan la gama de productos de los obturadores para tuberías y de comprobación de la serie 1,5 y 2,5 bar (21,75 y 36,25 psi), ya utilizada desde hace años.
En cualquier lugar, donde se produzca una presión interior de la tubería alta, se utilizan estos cojines que resisten una contra- presión máxima de 3 bar/43,5 psi (por ejemplo en el sector sanitario o en el control de tuberías y conductos). La fabricación en varias capas con una estructura de tejido hace por un lado posible la sobrepresión de funcionamiento de 6,0 bar (87 psi) y por otro, debido a la estructura se evita una extensión longitudinal.

AVISO: Antes de la intervención es necesario comprobar la resistencia de la tubería, ya que los obturadores para tuberías de alta presión pueden producir una presión de superficie máxima de hasta 6 kg/cm2 (87 psi).

Ventajas:
– Utilizable hasta una contrapresión de 3,0 bar (43,5 psi)
– Material estable en su forma
– Sujeción segura mediante ranuras en el perfil
– Suministrable en 9 tamaños
– Características técnicas sobre los obturadores

Seguridad:
– Válvula de seguridad para evitar posibles sobrellenado
– Alta sobrepresión de funcionamiento de 6,0 bar (87 psi)
– Gran superficie de apriete

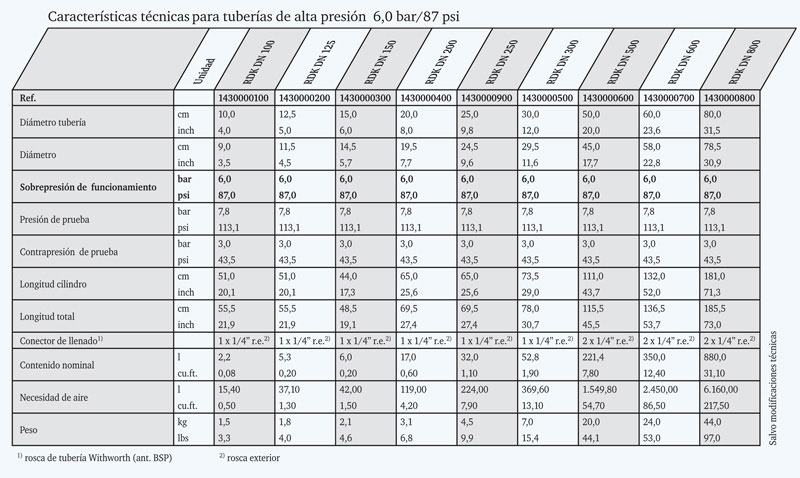

>> Ver tabla características técnicas

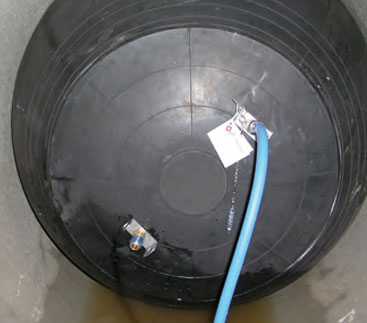

Obturador redondo

Obturadores

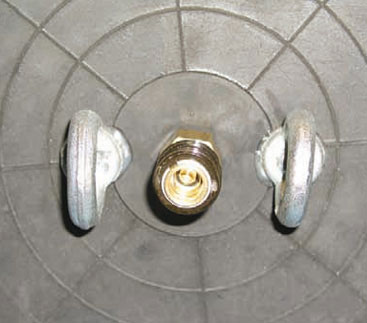

Los obturadores están provistos de una tapa frontal reforzada y de anillas de tracción. El material CR garantiza una mayor resistencia a los productos químicos. En las anillas de tracción se fijan las cuerdas de trabajo mediante mosquetones y los obturadores pueden introducirse fácilmente en las tuberías.

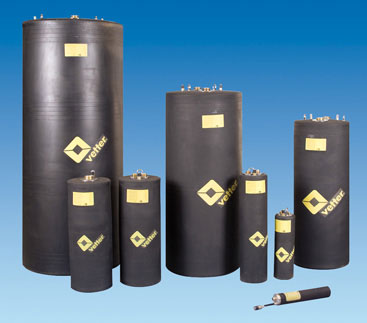

Solo son necesarias cuatro medidas para hermetizar dimensiones de tuberías de 70 mm hasta 1200 mm (2,8 hasta 47 inch). Para completar el programa de los obturadores existe además del modelo básico también un modelo químico.
Aquí todas las piezas metálicas en el obturador son de acero inoxidable y la manguera de llenado de 10 m (32 ft.) integrada garantiza una distancia de seguridad hasta la zona de peligro.

Ventajas:
– Anillas de tracción fijadas en la tapa frontal
– Con un solo obturador se pueden hermetizar varios diametros

Seguridad:
– Buena resistencia a aceite y productos químicos
– Material antiestático
– Resistente al ozono
– Opcionalmente las piezas metálicas en acero inoxidable

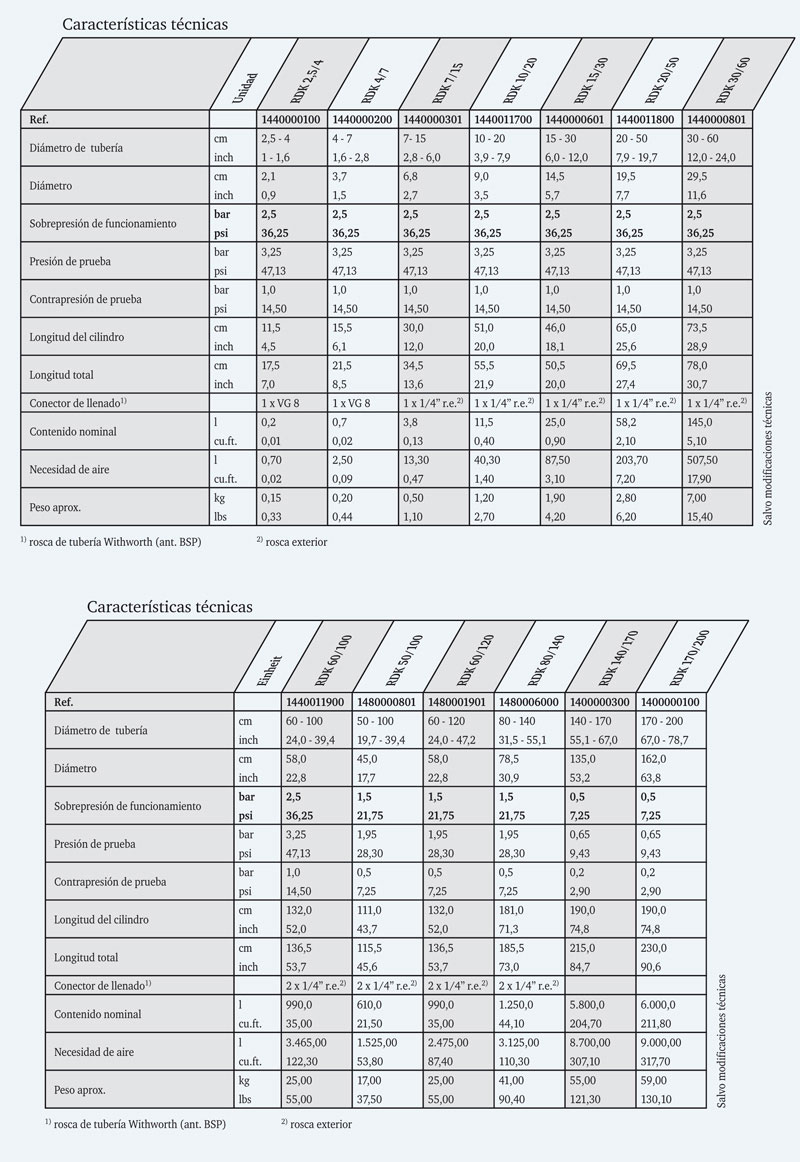

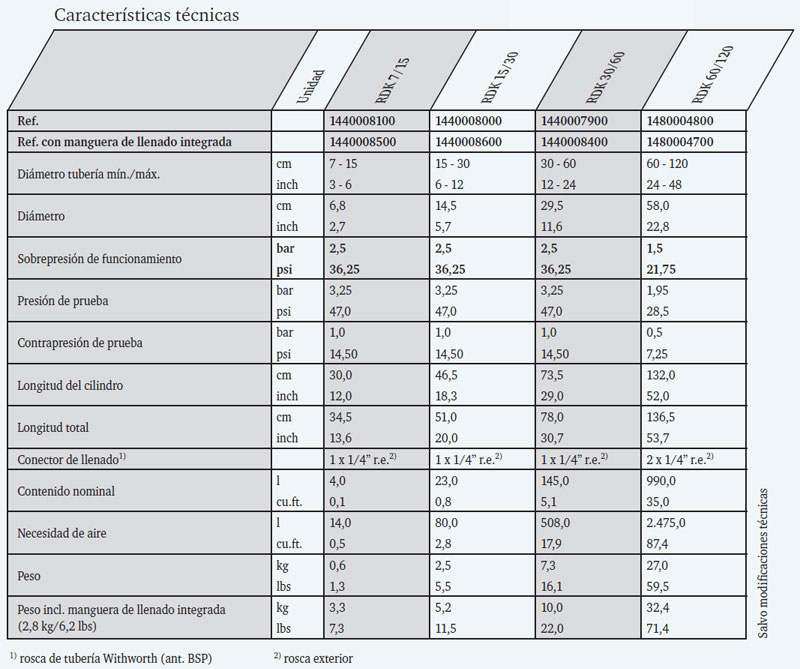

>> Ver tabla características técnicas
Obturadores para tuberías

Obturadores para tuberías

Los obturadores de PANATEC para tuberías son la solución óptima, si se trata de hermetizar canales de desagüe rápidamente y de manera segura. Una ventaja enorme de los obturadores está en la elección libre de la presión de apriete (en las paredes de las tuberías): de 0,5 bar hasta 2,5 bar/7,25 hasta 36,25 psi. De serie estos obturadores se fabrican para dimensiones de tuberías de 25 mm a 2000 mm (1 a 79 inch).

Las áreas de aplicación comprenden entre otras:
– Cierre de tuberías de canal en reparaciones o mantenimiento.
– Evitar el retroceso de aguas residuales en el lugar de entrada en casos de roturas de tuberías, marea alta, revisión de canales, limpieza de canales, mantenimiento o reparación de canales.

Ventajas:
– Funciona con una sobrepresión de hasta 2,5 bar (36,25 psi) se consigue una mejor presión de colocación y de esto resulta una contrapresión de hasta 1,0 bar (14,5 psi)
– Reparable, mientras que la estructura textil esté sin dañar con el set de material de reparación
– Debido al perfil con ranuras buena adherencia en la tubería
– Construcción ligera
– Sencillo y fiable en su uso
– Larga vida útil y económico
– Debido a su construcción, nuestro obturador tiene varias capas con refuerzo textil que permite una correcta dilatación del diámetro, evitando una extensión longitudinal

Seguridad:
– Todos los obturadores se comprueban con una sobrepresión de funcionamiento de 1,3
– Instrucciones de uso en cuatro idiomas
– Válvula de seguridad para evitar un sobrellenado

>> Ver tabla características técnicas
Obturadores de comprobación

Obturadores de comprobación

Los obturadores de comprobación de PANATEC cumplen tres funciones en una:
– Hermetizar
– Comprobar con agua o aire
– Desviar / vaciar

De serie los obturadores de comprobación se fabrican para tuberías de 70 mm a 2000 mm (2,7 a 79 inch).
La construcción, por un lado flexible (mangueras interiores – no tubos interiores) y a la vez robusta posibilitan una adaptación, sin problemas, de los obturadores de comprobación a los distintos materiales de las tuberías. Pequeñas imperfecciones también se pueden igualar.

Los campos de aplicación abarcan entre otros:
– Desvío de aguas residuales en caso de canales con fugas
– Recogida y desagüe dosificado de líquidos

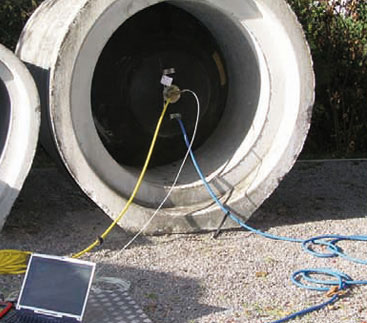

– Pruebas de estanqueidad según EN 1610 con aire o agua
– Saneamiento y control de tramos de tuberías

Estos obturadores están provistos de acoplamiento(s) de llenado y asas de sujeción. Las conexiones de rosca exterior de los pasos posibilitan una elección libre de accesorios. El tamaño de las conexiones depende del modelo de obturador.

Ventajas:
– Construcción flexible y a la vez robusta
– Ahorro de peso frente a los otros con tubo interior
– Debido a ranuras en el perfil buena sujeción en la tubería
– Uso fácil y fiable
– Larga vida y económico
– Debido a su construcción, nuestro obturador tiene varias capas con refuerzo textil que permite una correcta dilatación del diámetro, evitando una extensión longitudinal

Seguridad:
– todos los obturadores de comprobación han sido probados con 1,3 veces la sobrepresión de funcionamiento
– Instrucciones de uso en cuatro idiomas
– Válvula de seguridad para evitar un sobrellenado

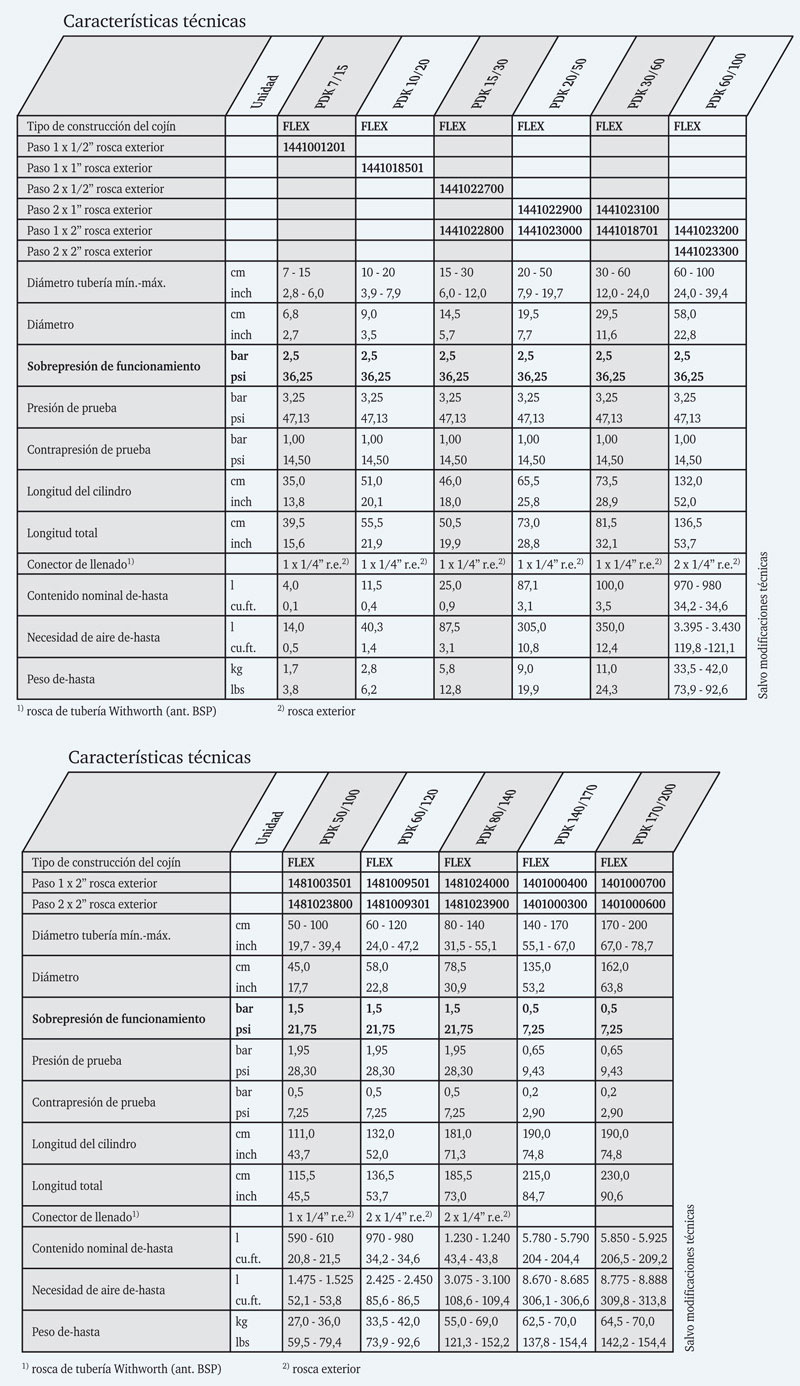

>> Ver tabla características técnicas
Obturadores bypass

Obturadores bypass

Los obturadores bypass son los más adecuados debido a su gran paso. Para diámetros de tuberías de 100 – 1.200 mm (4 - 79 inch) solo son necesarios 5 obturadores bypass.

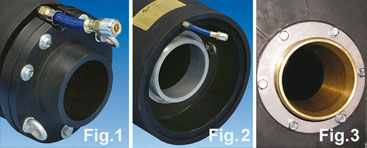

Fig. 1: En las medidas PDK 10/20 y PDK 20/50 los adaptadores bypass se fijan mediante tornillos en el núcleo PE. Así, si fuera necesario, el adaptador bypass puede ser sustituido fácilmente por un adaptador de comprobación.

Fig. 2: En los obturadores bypass PDK 50/80 y PDK 50/120 los pasos (también con rosca exterior) se encuentran directamente en el núcleo PE. A petición es posible en ambos modelos una apertura de paso de hasta 8”.

Fig. 3: El PDK 60/120 corresponde en su forma de construcción a los obturadores flexibles (manguera interna). El diámetro de apertura es aquí de 4”. La rosca exterior permite una elección libre del acoplamiento de conexión.

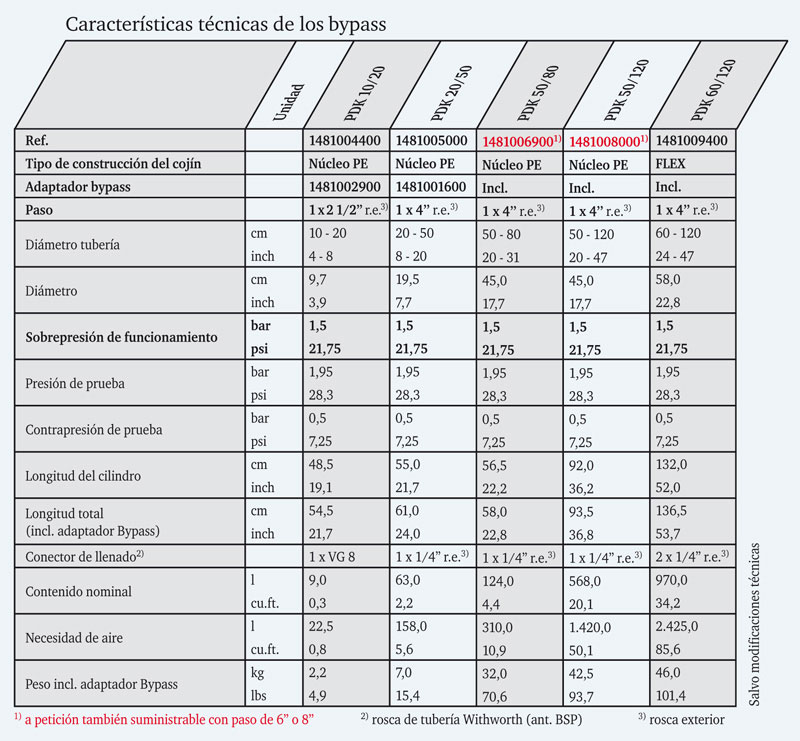

>> Ver tabla características técnicas
Accesorios obturadores perfil redondo

Accesorios obturadores perfil redondo

Amplia gama de accesorios para la realización de pruebas de estanqueidad: mangueras de llenado, dispositivos de control, controladores de presión, botellas a presión, compresor, mangueras de frenado, bombas manuales y bombas de pedal, adaptadores para aire comprimido, equipos de medición para pruebas de estanqueidad, acoplamientos fijos, acoplamiento ciegos mangueras flotantes de ventilación, mangueras de comprobación y medición, valvulas de cierre, etc.

>> Ver tabla de composiciones
